Bluebeam Revu és una aplicació molt versàtil i extremadament útil en el dia a dia de molts dels agents que intervenen en el projecte de construcció. En nombroses ocasions he presentat aquesta solució a constructors, arquitectes, enginyers o a l'administració pública, i en tots els casos he vist com el potencial de Revu crida l'atenció des del primer moment. Per això, en aquesta publicació m'agradaria explicar breument què és Revu i com ajuda i facilita les comunicacions durant el disseny, amb un enfocament especial en l'entorn BIM i els lliuraments de documentació.

Diria que Bluebeam Revu és la solució PDF més completa per als usuaris que volen tenir control sobre la gestió de la documentació digital en un procés de disseny o de construcció. Tot i que aquest programari té més de 300 funcions orientades a facilitar i optimitzar processos, en destacaré les que he classificat com a tres funcions preferides i un procés de treball en BIM preferit, després d'haver sentit en nombroses ocasions la frase “És genial, quant de temps hauria pogut estalviar!”. Vegem-les:

1. Comparació de documents

Una de les tasques d'auditoria més feixugues en un projecte és comparar diferents versions de conjunts de plànols per identificar on s'han fet modificacions. Doncs bé, aquest procés, que manualment ens pot portar hores, Revu el farà en minuts o fins i tot en segons, ressaltant cada punt on hi hagi hagut un canvi.

2. Gestió de revisions

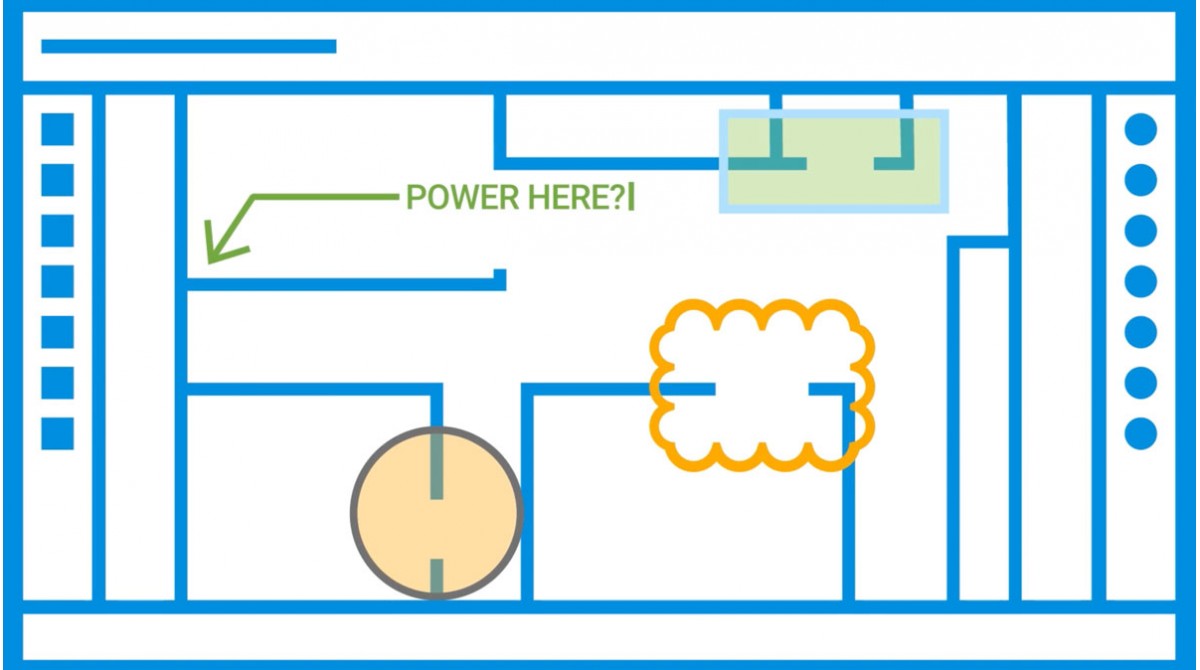

Una altra de les característiques més impressionants de Revu és el seu potencial pel que fa a marcatge i anotacions. De manera tradicional, ho faríem amb un bolígraf o un retolador sobre el plànol, o fins i tot amb mitjans digitals. Tanmateix, amb Revu no només dibuixarem una marca o una anotació, sinó que indicarem on hi ha una incidència amb tota la informació necessària relativa a aquesta incidència, com ara: qui ho diu? A qui ho diu? Quan ho diu? Quan es necessita una resposta? Etc.

3. Hiperenllaços de plànols

Tot i que aquesta funció pot tenir, de fet, nombroses aplicacions, és de gran utilitat quan tenim conjunts de plànols que hem de revisar i els volem vincular a l'índex de plànols. Encara que l'escaneig OCR no és una funció nova (l'OCR converteix els textos escanejats en text llegible i editable), Revu identifica de manera intel·ligent els codis dels nostres plànols al caixetí i després els vincula directament a l'índex de plànols. Ara, quan fem clic a l'índex, saltarem automàticament als plànols que volem consultar.

4. Flux de treball BIM

Sempre dic que l'objectiu de Revu no és reinventar la roda, sinó facilitar i optimitzar de manera senzilla moltes de les tasques que hem de fer en el dia a dia d'un projecte, i d'aquí el seu gran valor. Tanmateix, sí que em sembla una autèntica revolució quan parlem de connectar persones que treballen en entorns BIM amb les que no ho fan.

Aquesta és la meva quarta funció preferida, que explicaré a través de la connexió entre BLUEBEAM Revu i GRAPHISOFT ARCHICAD. Revu té un plug-in per a diverses aplicacions BIM, incloses Revit i ARCHICAD, que ajuda a generar documents PDF 2D i 3D (encara avui el PDF 3D sembla estrany a molts professionals; en una altra publicació ja parlaré dels avantatges dels PDF 3D). Però la connexió amb els programaris d'autoria BIM (per exemple, ARCHICAD) va molt més enllà i permet el procés de revisió i la comunicació directa amb els qui no treballen amb aplicacions BIM. Vegem aquest procés:

Pas 1: Un usuari d'ARCHICAD publica un conjunt de documents PDF (per exemple, plànols en 2D) des d'ARCHICAD i l'envia a algú que fa servir BLUEBEAM Revu perquè revisi els plànols.

Pas 2: Evidentment, l'usuari de Revu utilitzarà la funció de marcatge per aportar comentaris i anotacions sobre les possibles revisions del document.

Pas 3: L'usuari de Revu tornarà els documents PDF a l'usuari d'ARCHICAD perquè aquest hi apliqui els canvis. Aquí ve la clau: quan aquesta persona importi aquests plànols a  ARCHICAD, la connexió REVU-ARCHICAD actuarà de manera intel·ligent, identificarà les anotacions i només importarà els comentaris a ARCHICAD.

Si sou usuaris d'ARCHICAD, probablement ja us podeu imaginar com gestionarem aquests comentaris: ho farem amb l'eina Marcador. I és que, a més d'importar l'anotació al lloc correcte dels nostres plànols, importarem tota la informació rellevant vinculada a aquesta incidència.

Us sona aquest procés de comunicació?

Si voleu conèixer millor aquest flux de treball, no us perdeu el nostre proper taller, en què explicarem el flux de treball de Revu amb connexió a ARCHICAD, el divendres 7 de febrer de 15:00 a 19:00. L'assistència a aquest taller és gratuïta, però assegureu-vos d'estar-hi inscrits amb antelació.
