Com utilitzar l'acotació automàtica interior a Archicad?

La funció d'acotació automàtica interior a Archicad permet generar cadenes de cotes alineades amb la cara interior d'elements constructius com ara murs, pilars i objectes. És una eina essencial per agilitzar la documentació de plànols de distribució i detalls interiors.

1. Seleccionar elements

Seleccioneu un o més elements del tipus columna o elements compostos o perfilats. Aquest procés només es pot dur a terme a la vista de planta.

2. Accedir a l'ordre

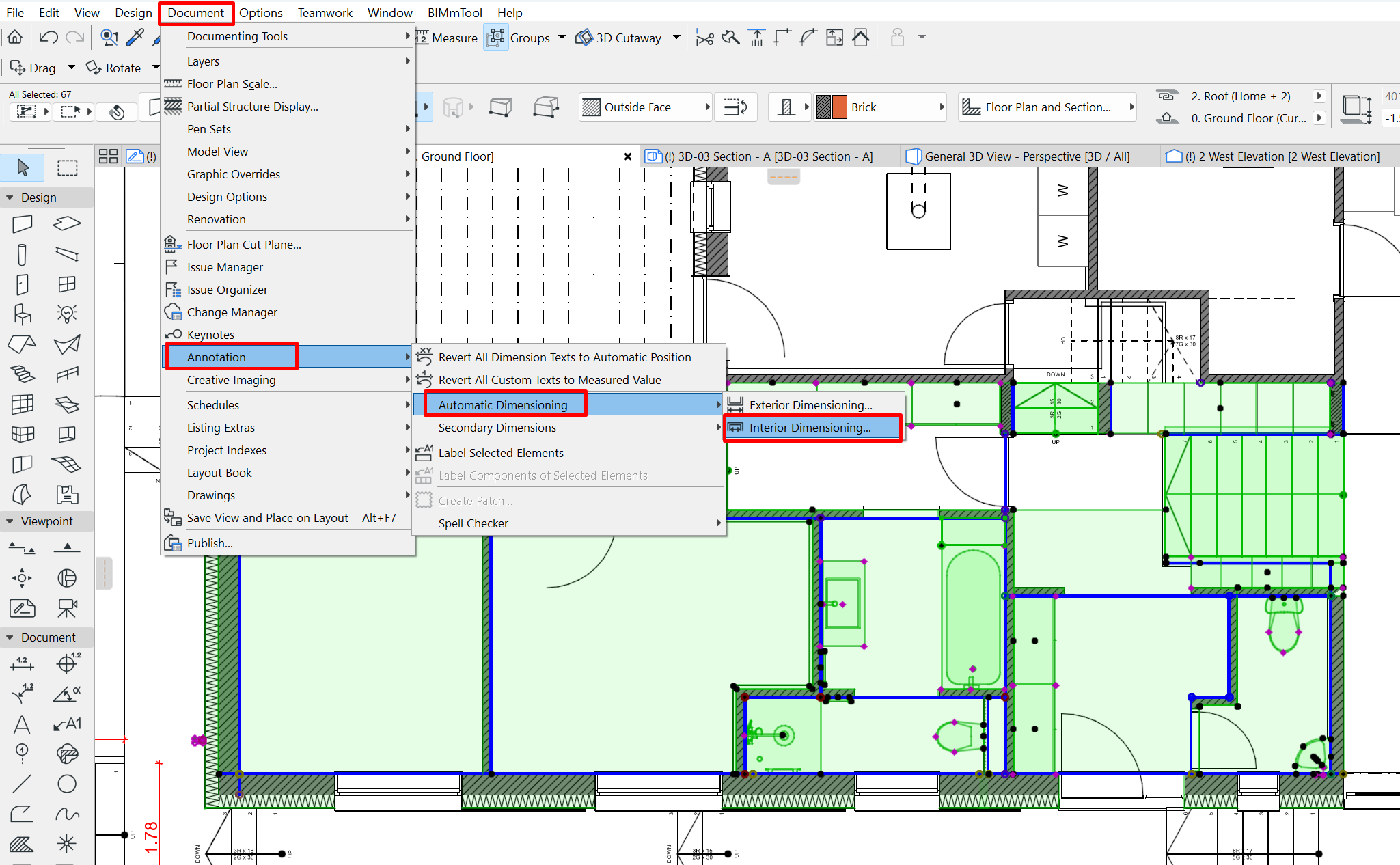

A la vista de planta, accediu a l'ordre des del menú principal:

Documento > Anotación > Acotación automática > Acotación interior

3. Configurar opcions d'acotació

Apareixerà el quadre de diàleg Opciones de acotación interior, on podreu configurar:

• Mètode de geometria (per exemple, cara del nucli o de l'acabat)
• Elements que cal incloure:
  • Extrems de mur
  • Obertures (portes, finestres, finestres de cantonada)
  • Claraboies
  • Objectes i equipament
• Ubicació del marcador i del text de cota

4. Dibuixar i col·locar la cadena de cotes

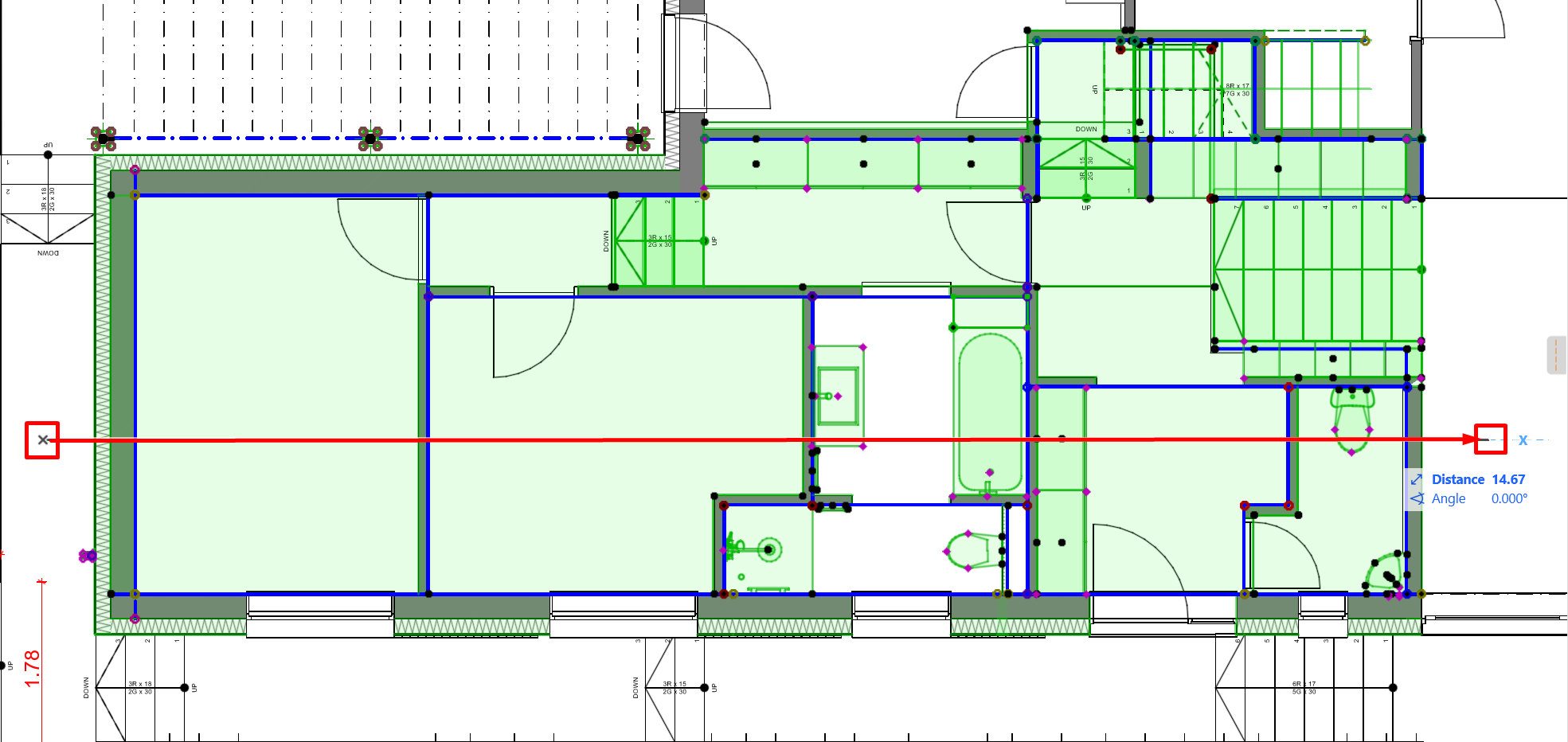

• Arrossegueu el cursor per dibuixar una línia temporal a través dels elements seleccionats.





• Feu doble clic per finalitzar el traçat de la línia.

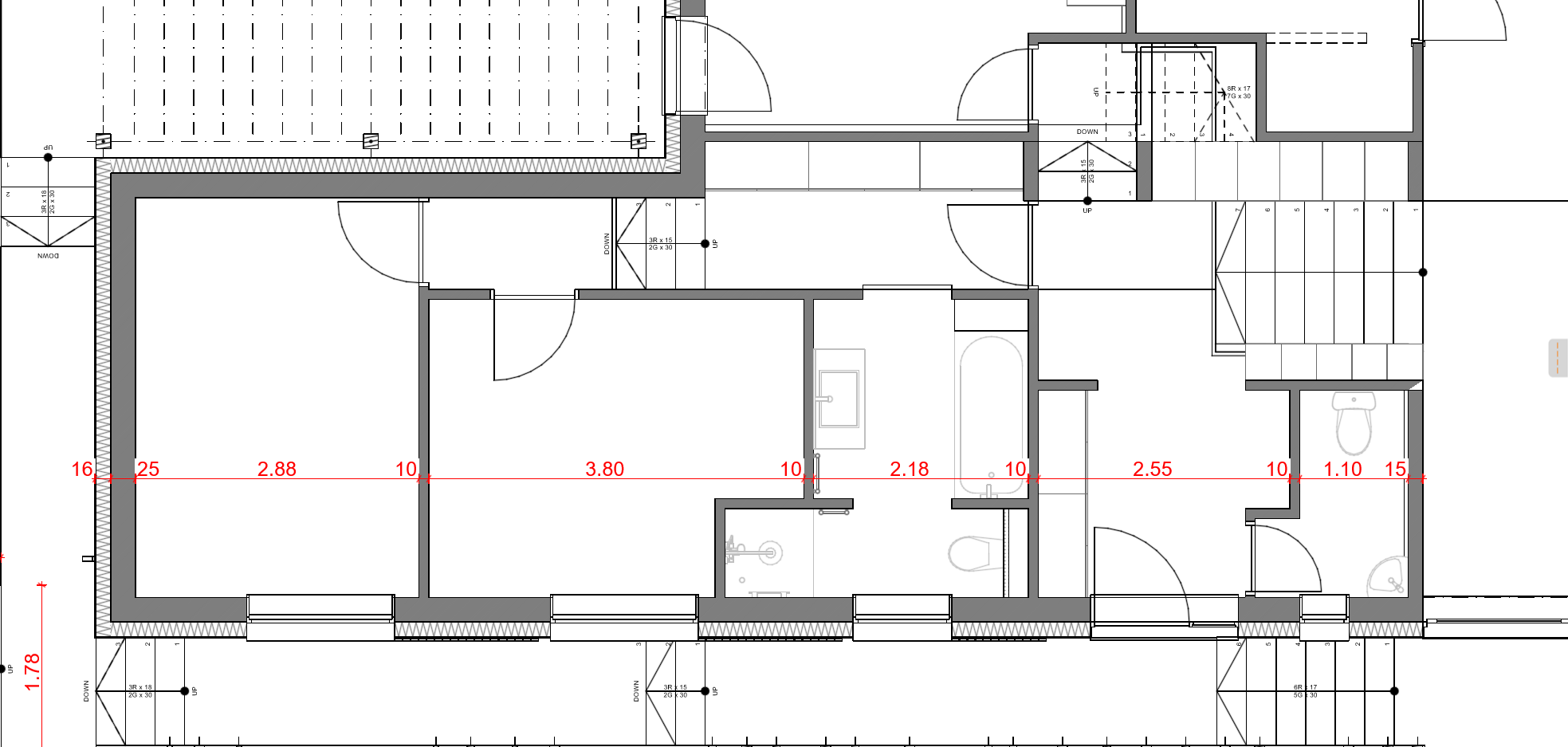

• Feu clic al plànol per col·locar la cadena de cotes generada.

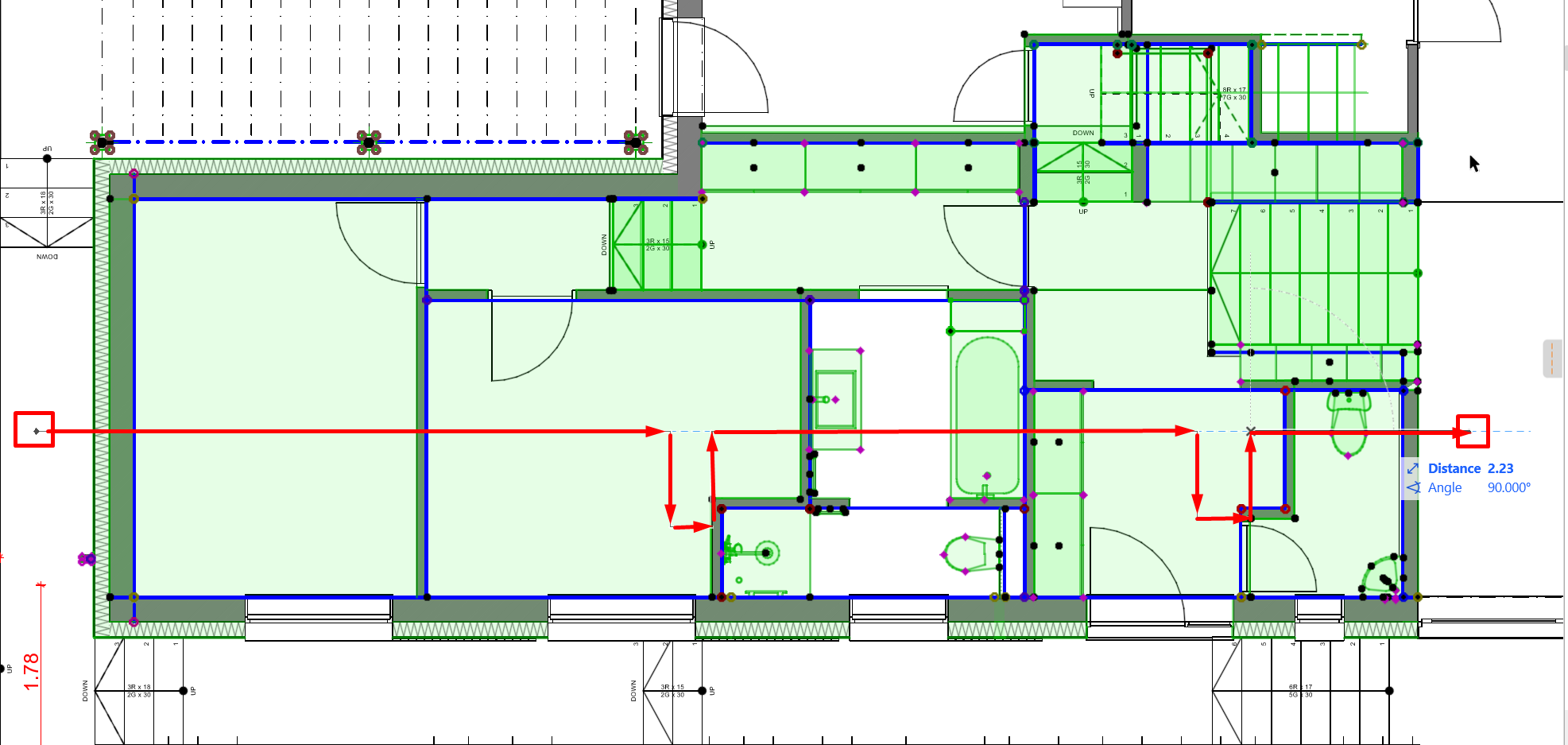

Nota: Els murs, pilars, bigues, així com els forjats, cobertes i vores de malles perpendiculars i que creuin aquesta línia s'acotaran. La línia pot constar de diversos segments.

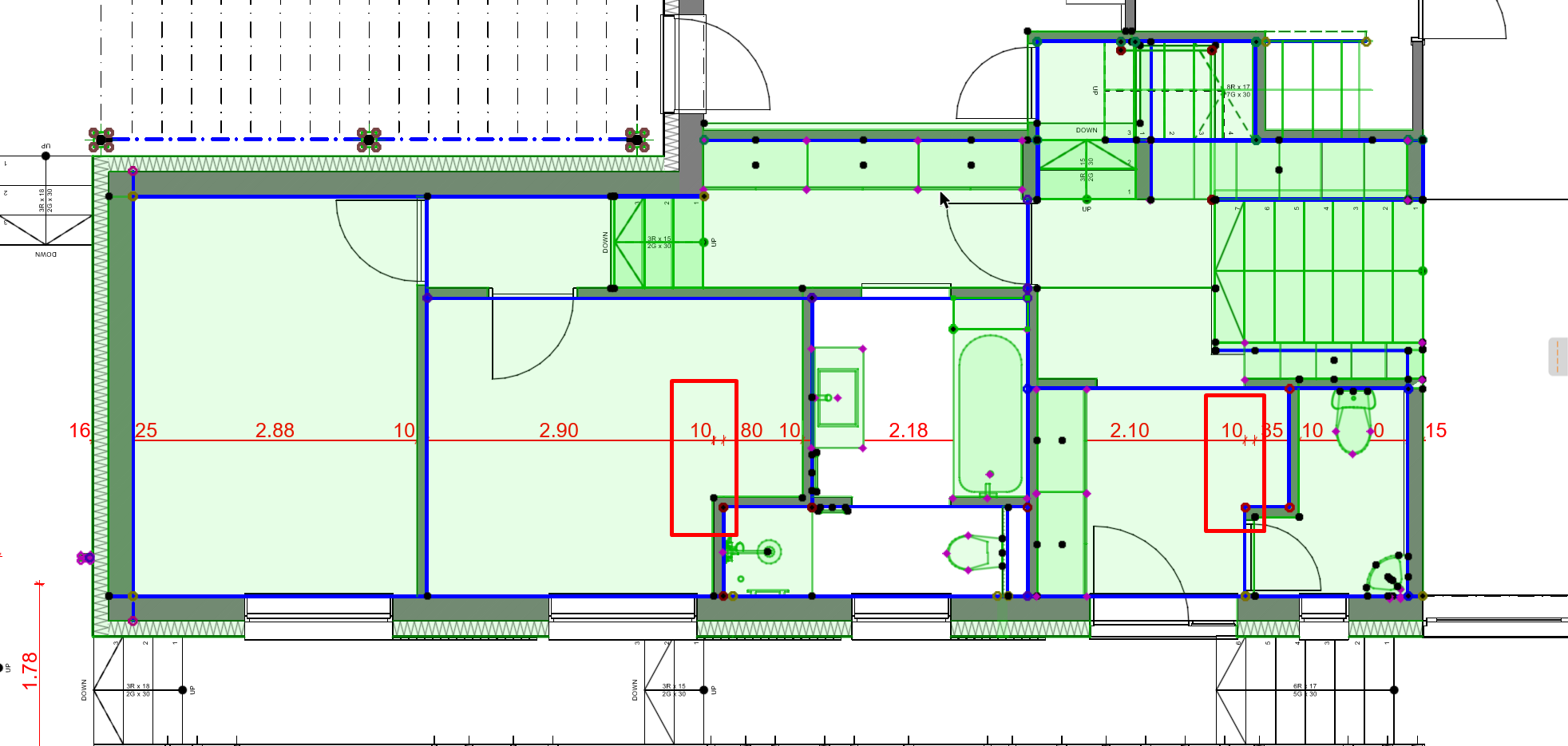

5. Edició posterior

Les cadenes de cotes generades es poden:

• Seleccionar i modificar com qualsevol altra cota estàndard.
• Moure o eliminar segons calgui.
• Ajustar amb les eines d'edició d'Archicad.
