Com exportar un model d’Archicad a Google Earth (.KMZ)?

Archicad permet exportar models 3D a Google Earth mitjançant el format .KMZ, cosa que facilita la visualització del projecte en el seu context geogràfic real. En aquest article s’expliquen els mètodes disponibles, les opcions d’altitud i les limitacions conegudes del procés.

Mètode 1 - Enviar el model directament a Google Earth

Aquest mètode exporta el model com a fitxer .kmz i l’obre automàticament a Google Earth en un sol pas.

1. Aneu a Archivo → Interoperabilidad → Enviar Modelo a Google Earth.

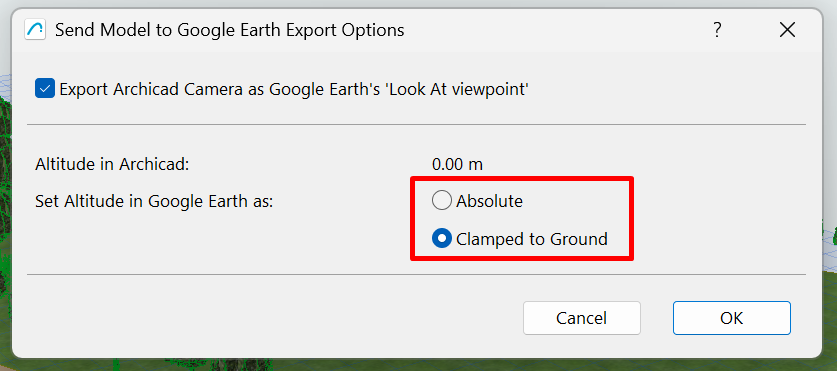

2. Al quadre de diàleg Opciones de exportación a Google Earth, seleccioneu la configuració d’altitud desitjada:
   • Altitud Absoluta: col·loca el model a l’altitud definida a Archicad, sobre el nivell del mar.

   • Anclada al Suelo: ajusta el model automàticament al terreny de Google Earth.



3. Feu clic a OK per continuar amb l’exportació.
4. Archicad genera el fitxer .kmz i obre Google Earth automàticament.

Nota: Per utilitzar aquest mètode cal tenir Google Earth 4 o una versió posterior instal·lada correctament a l’equip. L’opció d’altitud seleccionada influeix directament en la posició vertical del model.

Mètode 2 - Desar el model com a fitxer .KMZ

Aquest mètode ofereix més control sobre les opcions d’exportació i és el més recomanable per compartir el fitxer o revisar-ne el contingut abans d’exportar-lo.

1. Obriu la Ventana 3D.
2. Aneu a Archivo → Guardar como.

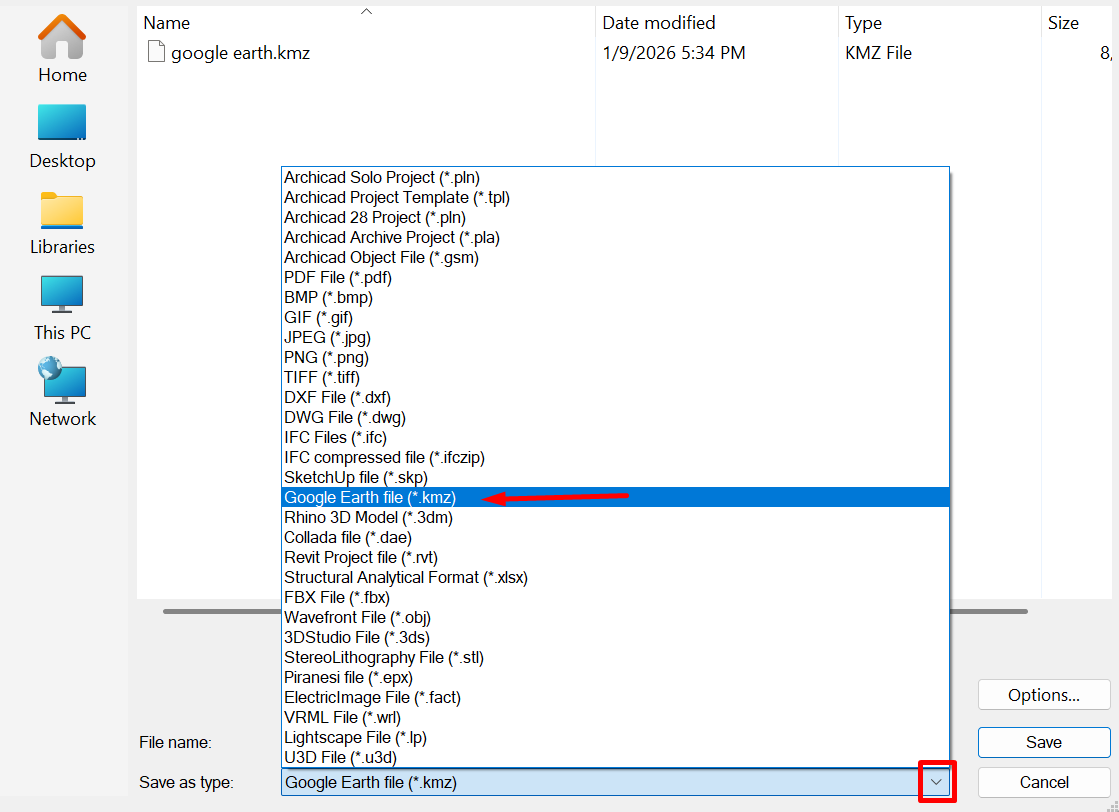

3. Seleccioneu el format Google Earth (*.kmz).



4. Feu clic a Guardar.

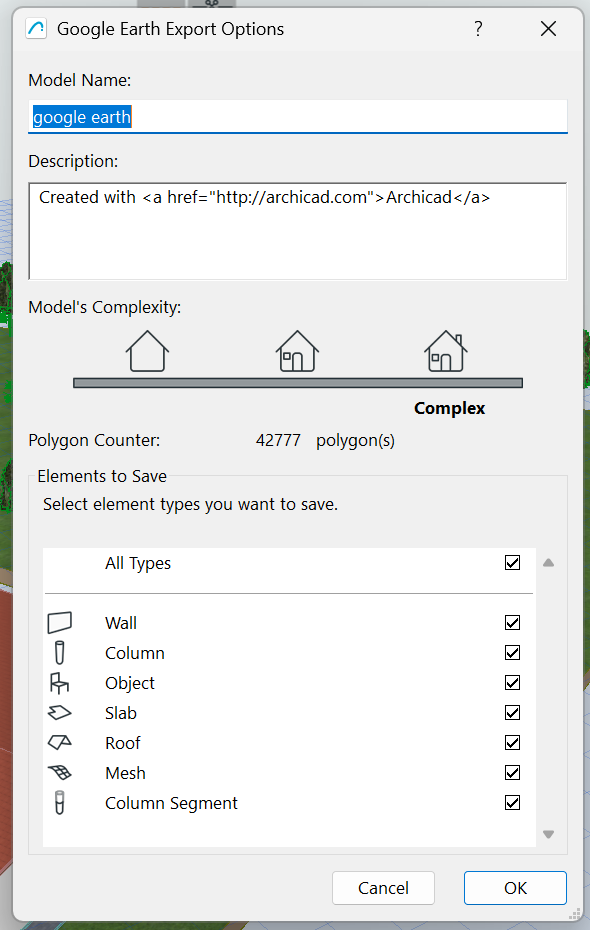

5. Apareixerà una finestra nova on podeu seleccionar els elements del model que voleu exportar a Google Earth.

6. Marqueu o desmarqueu els elements segons calgui i feu clic a OK per continuar amb l’exportació.



Nota: Aquesta selecció permet limitar l’exportació únicament als elements rellevants, reduint la mida del fitxer.

Opcions d’exportació KMZ

• Exportar la cámara activa como Punto de Vista, per definir la vista inicial a Google Earth.
• Definir altitud como:
  • Altitud Absoluta (sobre el nivel del mar): col·loca el model a l’altitud exacta definida a Archicad.
  • Anclada al Suelo: situa el model directament sobre el terreny de Google Earth.

Nota: Si el model apareix massa alt o massa baix a Google Earth, reviseu l’opció seleccionada a Definir altitud como.

Limitacions de Google Earth

• Alguns fitxers .kmz poden contenir cares triangulars amb angles molt petits que Google Earth no importa correctament.
• Si la càmera 3D a Archicad està situada per sota del nivell del terreny, la vista resultant a Google Earth no coincidirà amb la vista original.

Recomanacions

• Comproveu sempre la Ubicación del Proyecto abans d’exportar.
• Assegureu-vos que la càmera 3D estigui situada per sobre del terreny.
• Proveu totes dues opcions d’altitud si el posicionament no és correcte.
