Com es poden detallar elements d'un model importat mitjançant documents 3D a Archicad?

Quan necessiteu documentar un model importat des d'un fitxer IFC a Archicad, una manera pràctica de fer-ho és aïllar-lo en 3D, generar diversos documents 3D i col·locar-los després en un plànol.

Aquest flux permet obtenir una representació clara de l'element, crear una vista frontal per acotar-lo correctament i preparar una presentació final amb diverses vistes del mateix component.

Pas 1 - Importar el fitxer i localitzar l'element

Obriu el projecte a Archicad i importeu el fitxer corresponent. Després, accediu a la vista 3D per localitzar l'element que voleu detallar.

1. Importeu el fitxer IFC al model.
2. Aneu a la vista 3D.

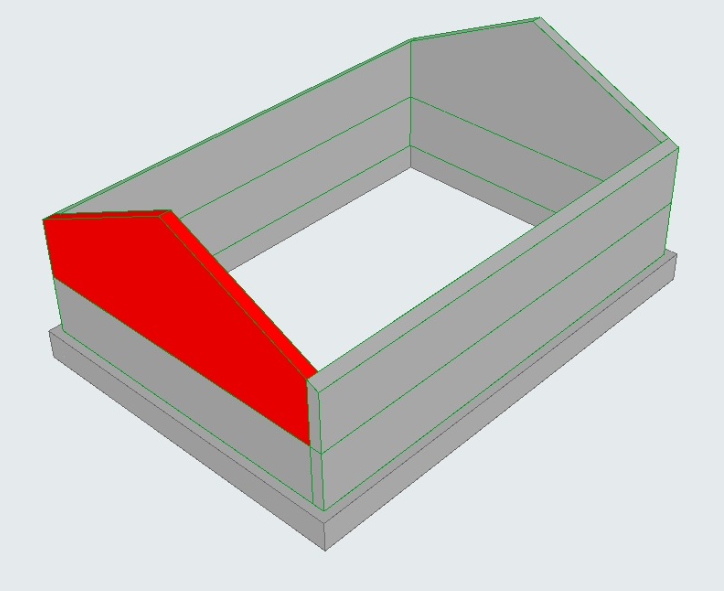

3. Identifiqueu l'element que voleu documentar (per exemple, marcant-lo en vermell).



Pas 2 - Desar una primera vista com a document 3D

Amb l'element ja localitzat dins del model, deseu la vista actual com a document 3D.

1. Manteniu visible la vista 3D del model.
2. Deseu la vista com a document 3D.

Pas 3 - Aïllar l'element en 3D

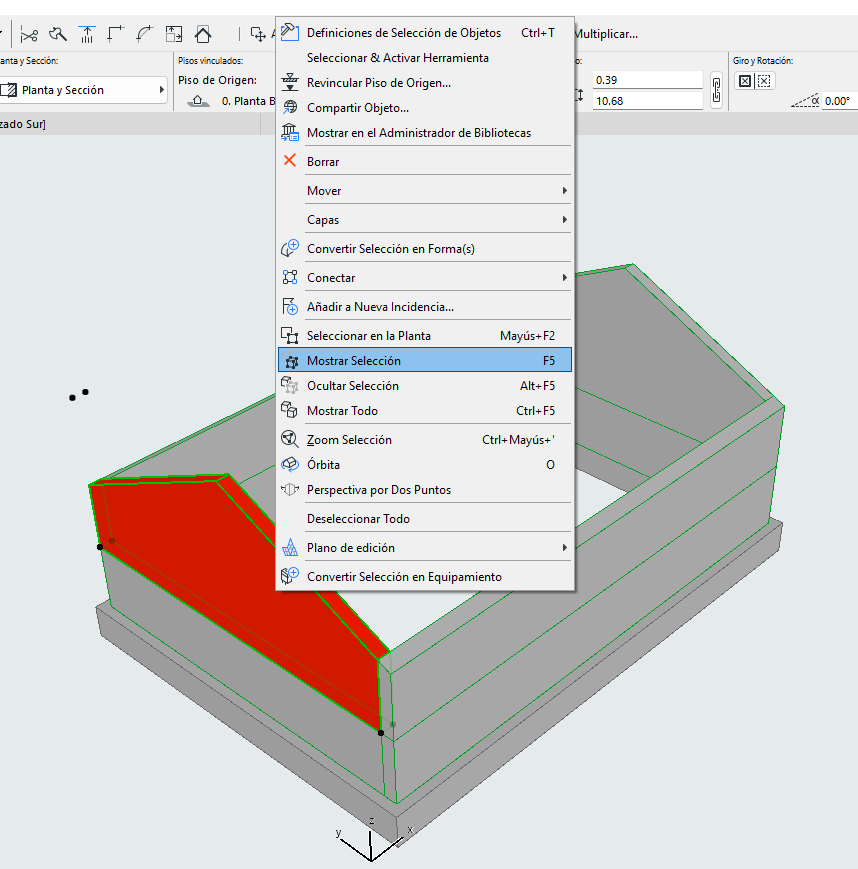

Per treballar únicament amb la peça que us interessa, torneu a seleccionar-la i utilitzeu l'opció Mostrar selección.

1. Torneu a seleccionar l'element a la vista 3D.
2. Feu clic amb el botó dret sobre l'element.

3. Seleccioneu Mostrar selección.



4. Deseu aquesta nova vista aïllada com a un altre document 3D.

Nota: L'opció Mostrar selección oculta temporalment la resta del model i deixa visible únicament l'element seleccionat, cosa que facilita generar una vista molt més neta.

Pas 4 - Configurar una perspectiva axonomètrica frontal

Un cop aïllat l'element, podeu ajustar la projecció per obtenir una vista frontal adequada per al detall.

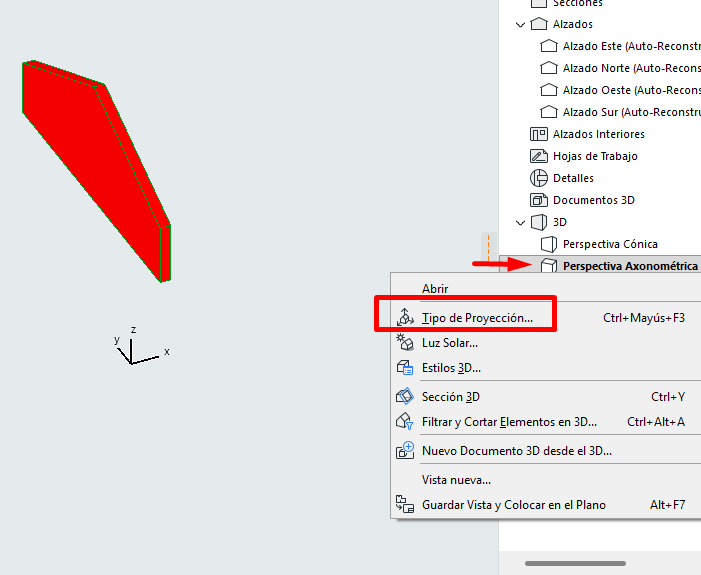

1. Al Navegador, activeu Perspectiva axonométrica.

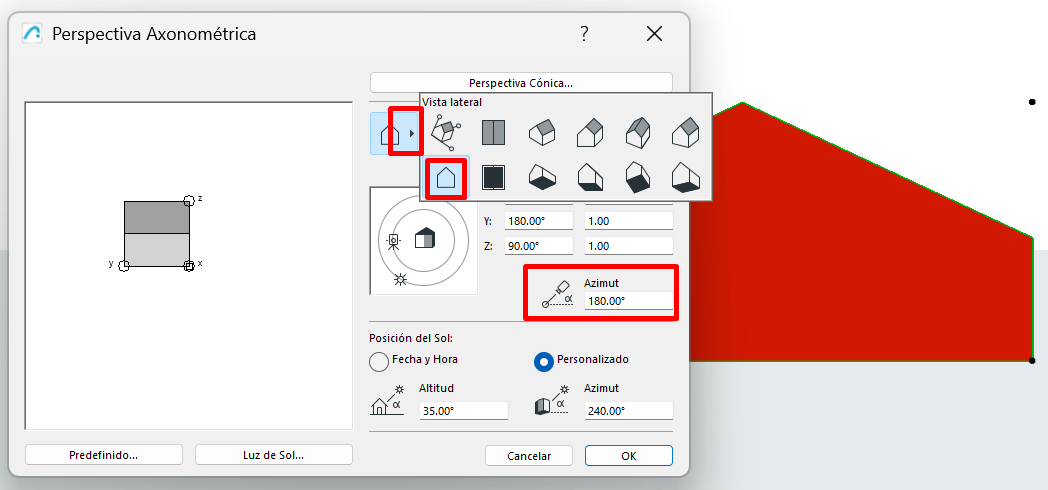

2. Feu clic amb el botó dret sobre la vista i seleccioneu Tipo de proyección.
3. Trieu Vista lateral.

4. Al camp Azimut, introduïu l'angle necessari per visualitzar l'element de front.



5. Deseu aquesta configuració com a un nou document 3D.

Nota: El valor d'Azimut dependrà de l'orientació de l'element. Si la peça no es veu exactament de front, proveu diferents angles fins a aconseguir una vista neta i fàcil d'acotar.

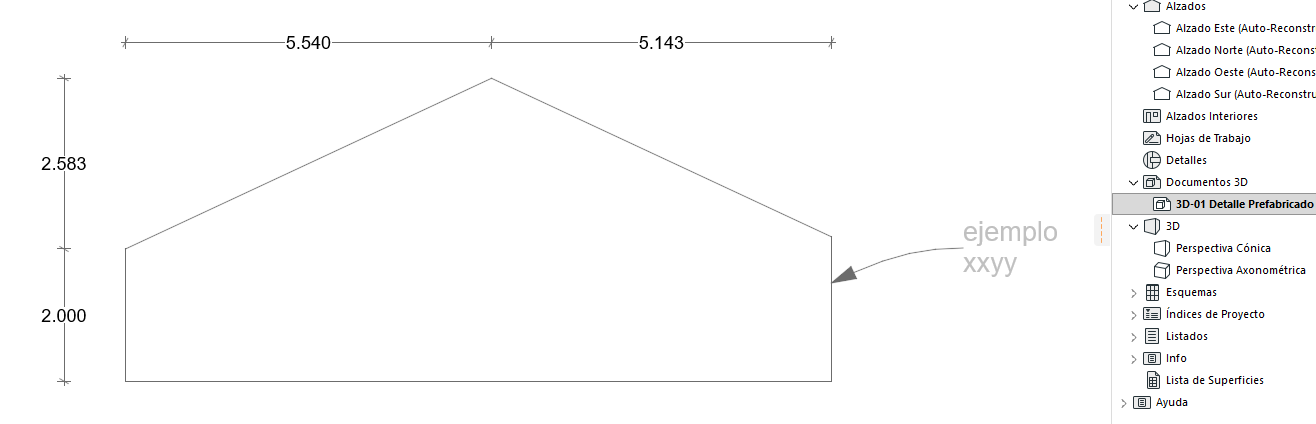

Pas 5 - Afegir cotes i anotacions al detall

Amb la vista frontal ja definida, podeu documentar l'element directament al document 3D.

1. Obriu el document 3D amb l'orientació frontal.
2. Afegiu les cotes necessàries.

3. Inseriu textos, etiquetes o notes segons la informació que necessiteu mostrar.



4. Deseu els documents 3D com a Vistas.

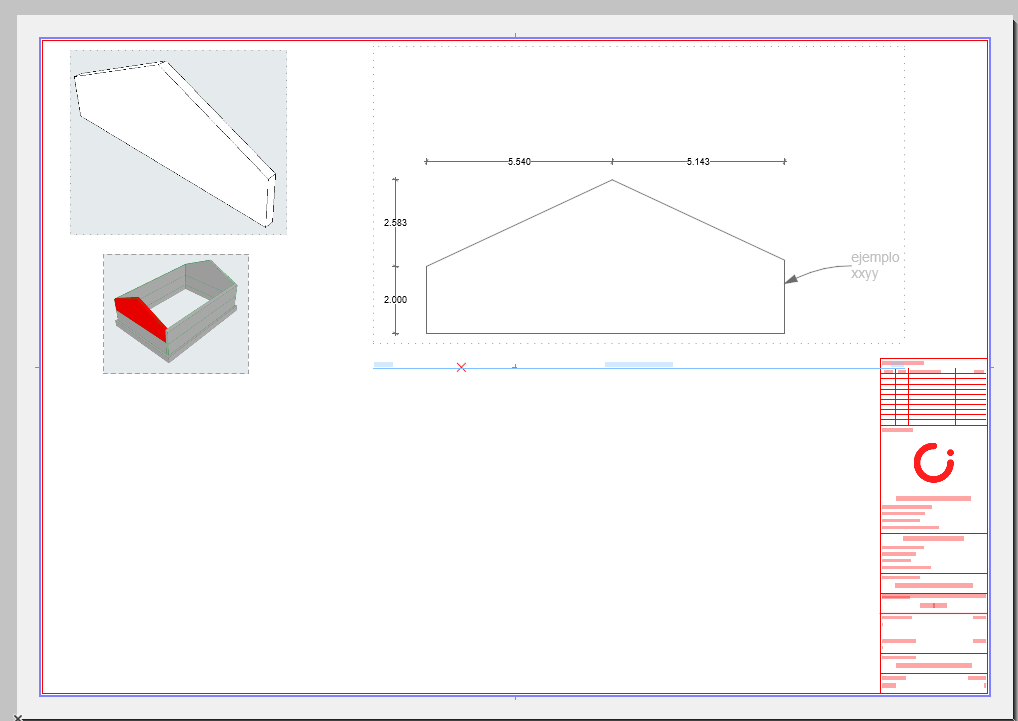

Pas 6 - Col·locar les vistes al plànol

Finalment, col·loqueu les vistes desades en una làmina per compondre la presentació final del detall.

1. Accediu al Plano.
2. Arrossegueu les vistes desades al plànol.

3. Organitzeu la composició amb la vista general, la vista aïllada i la vista frontal acotada.



Resultat

Amb aquest flux podreu:

• Aïllar un element importat des d'IFC dins del model.
• Generar diverses vistes útils mitjançant documents 3D.
• Obtenir una vista frontal adequada per a l'acotació i l'anotació.
• Preparar una làmina final amb diverses vistes de l'element.
