Com documentar les coordenades dels elements del projecte?

De vegades és necessari documentar les coordenades dels elements (o punts d'interès) per diverses raons. Seguint els passos següents, podreu extreure aquesta informació de manera efectiva.

1. Prepareu les vistes

Activeu o manteniu visibles només els elements les coordenades dels quals voleu extreure. Assegureu-vos que la Visualización Parcial de la Estructura, els Conjuntos de Plumas Disponibles, les Opciones de Vista de Modelo, les Combinaciones de Sobrescrituras Gráficas, les Opciones de Fase de Rehabilitación i l' Administrador de Opciones de Diseño estiguin configurats correctament.

A continuació, desactiveu i activeu les capes dels elements d'interès i deseu la configuració com una Combinación de Capas. No oblideu donar a aquesta Combinación de Capas un nom descriptiu que indiqui el seu objectiu final.

2. Cerqueu l'objecte de coordenades

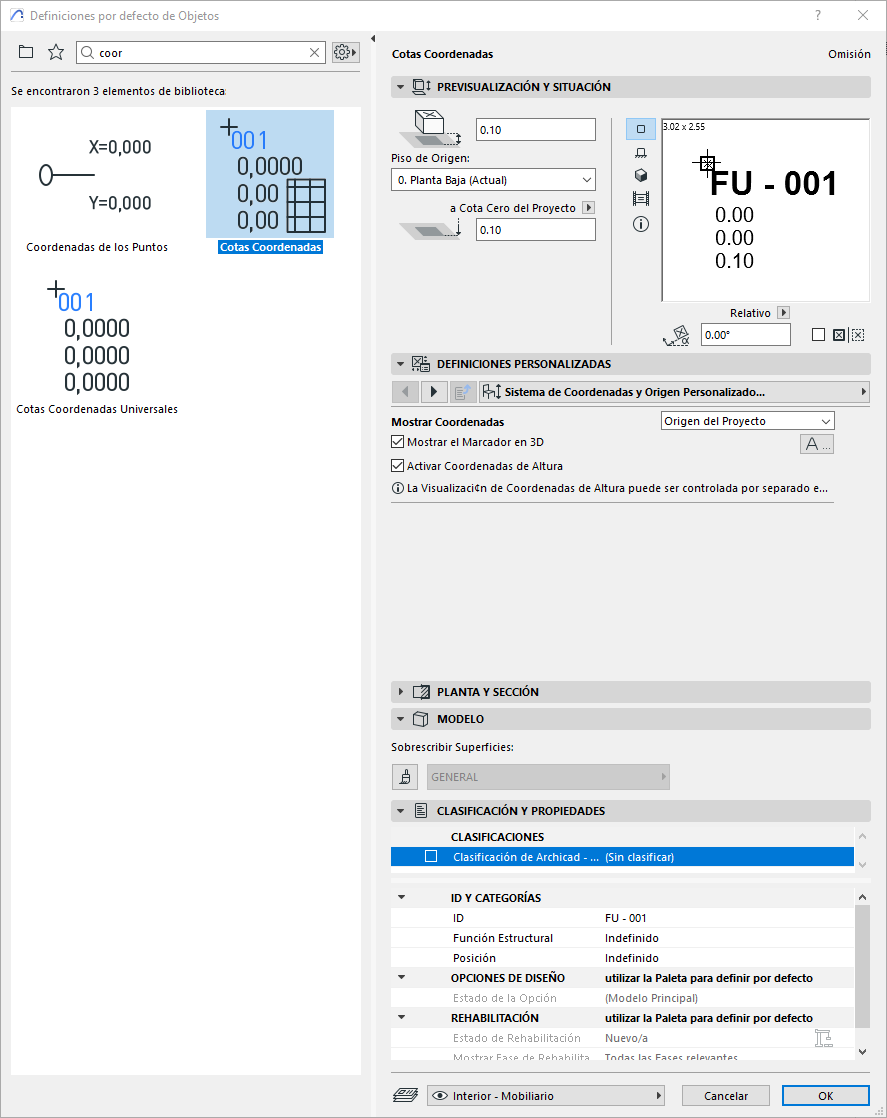

Obriu la Herramienta de Objeto i escriviu "Coordenadas" al cercador. Obtindreu un resultat similar al de la imatge següent.

3. Seleccioneu l'objecte de coordenades

Segons els requisits del projecte, utilitzeu:

• Cotas Coordenadas: per extreure les coordenades (X, Y, Z) dels punts d'interès respecte del projecte.
• Cotas Coordenadas Universales: per extreure les coordenades universals (nord, sud, est o oest, i altitud) dels punts d'interès del projecte.

Nota: No oblideu configurar les Definiciones Generales de l'objecte de coordenades o de Cotas Coordenadas Universales.

4. Col·loqueu l'objecte als punts d'interès

Col·loqueu l'objecte de coordenades seleccionat als punts rellevants de tot el projecte.

Nota: És una bona pràctica:

• Situar els objectes Cotas Coordenadas o Cotas Coordenadas Universales que s'utilitzaran per a aquest cas concret en una capa independent.
• Configurar l'ID de l'objecte de coordenades de manera que faci referència a l'element d'interès del qual es requereixen les coordenades.

5. Creeu un esquema per a les coordenades

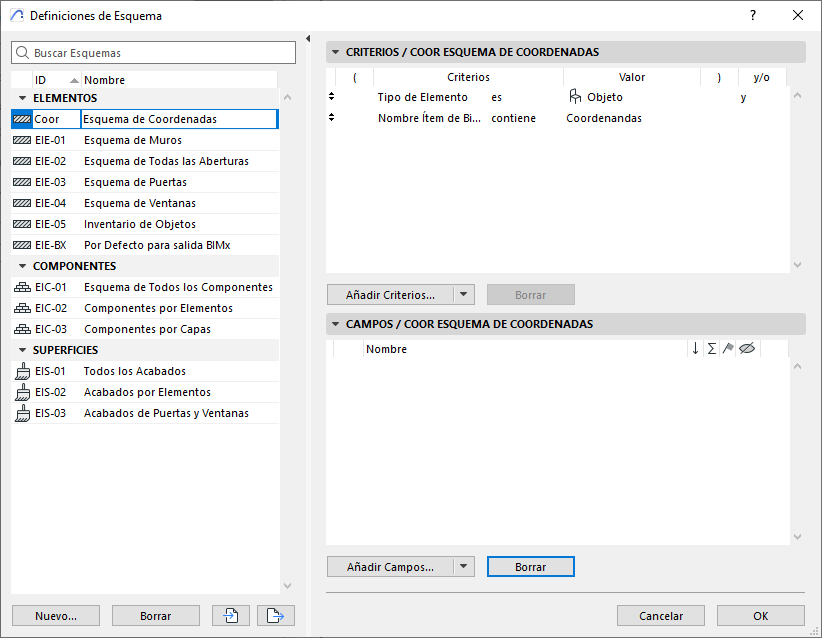

A Definiciones de Esquemas, creeu un esquema nou amb el criteri següent:

- Tipo de Elemento: Objeto

- Nombre Ítem de Biblioteca: conté "Coordenadas"

Nota: Es poden aplicar altres criteris de filtratge d'objectes d'Archicad.

6. Extraieu les coordenades de l'objecte de coordenades

A Definiciones de Esquemas, afegiu el camp ID de Elemento.

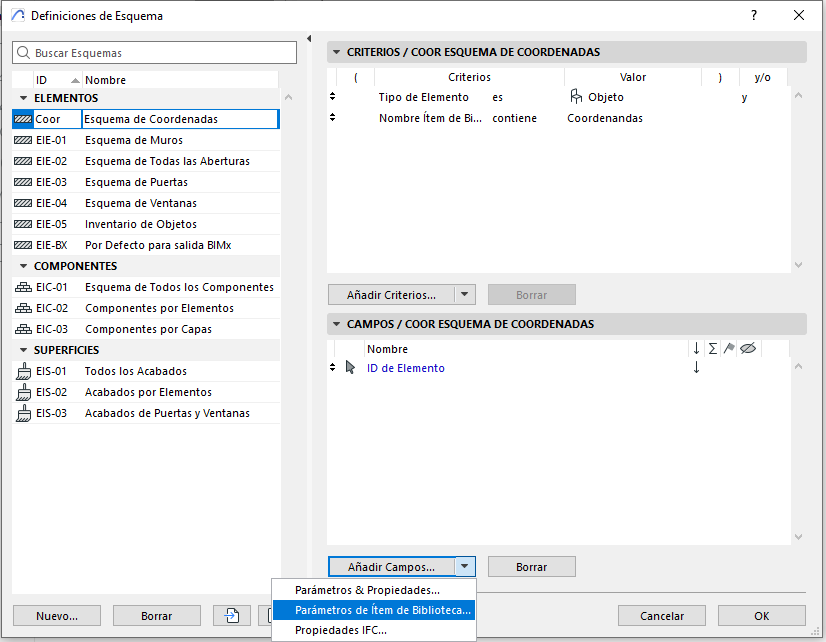

I per extreure les coordenades, premeu la fletxa negra d'"Añadir Campos..." i seleccioneu "Parámetros de Ítem de Biblioteca...".

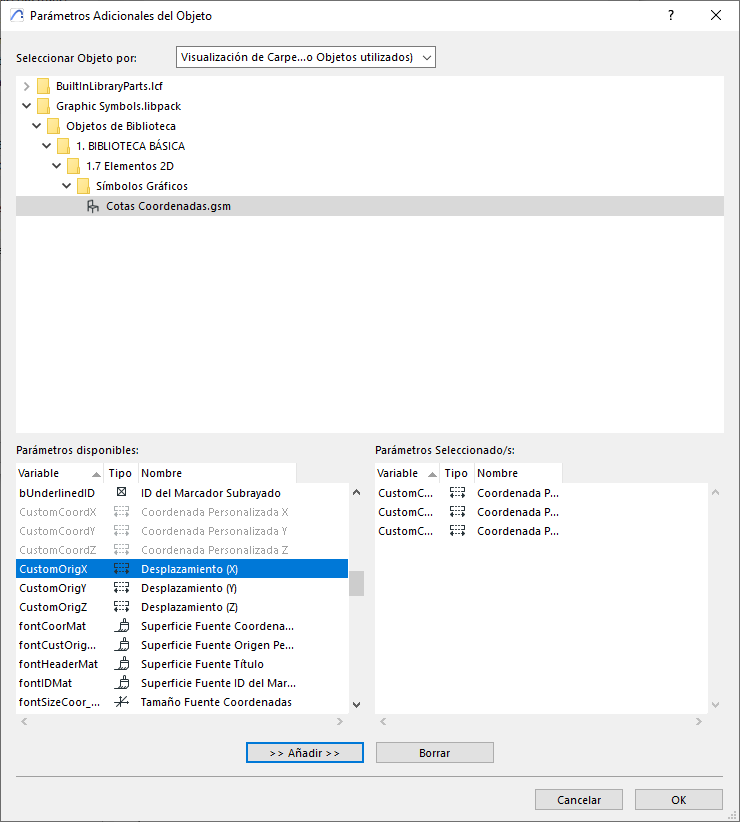

Al quadre de diàleg Parámetros Adicionales del Objeto, seleccioneu l'opció "Visualización de Carpeta (solo Objetos utilizados)", seleccioneu l'objecte de coordenades utilitzat al projecte i, a Parámetros disponibles, seleccioneu CustomCoordX, CustomCoordY i CustomCoordZ. Premeu el botó ">> Añadir >>" i OK.

7. Reviseu l'esquema de coordenades

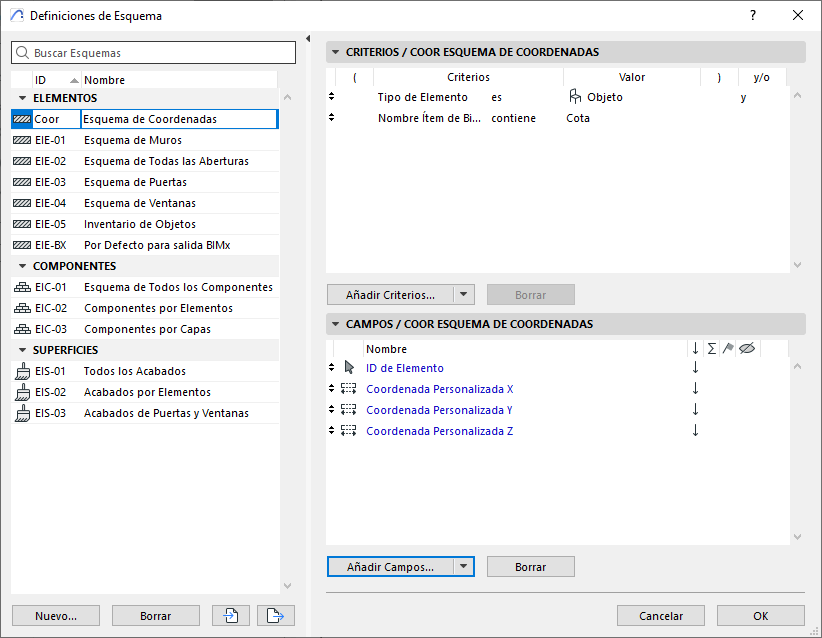

Comproveu que l'esquema de coordenades contingui les dades necessàries; hauria de tenir un aspecte similar al de la imatge següent.

Seguint aquests passos i incorporant aquests consells, podreu extreure amb èxit les coordenades dels elements del vostre projecte d'Archicad. Si teniu cap pregunta o necessiteu més ajuda, no dubteu a consultar-nos!
