Com crear i col·locar un fitxer de mòdul (.MOD) a l'Archicad?

Crear mòduls a l'Archicad és una manera de gestionar i reutilitzar parts del teu projecte de manera eficient. Els mòduls et permeten referenciar contingut extern, agilitzar la col·laboració i mantenir la consistència en els teus dissenys. Segueix aquests passos per crear i gestionar mòduls a l'Archicad:

1. Entendre els Mòduls Vinculats

Els Mòduls Vinculats et permeten referenciar contingut extern dins del teu projecte. Això pot incloure elements d'altres fitxers d'Archicad, fitxers IFC, fitxers de Rhinoceros i altres. Utilitzar mòduls ajuda a mantenir el teu projecte organitzat i redueix la mida del fitxer en vincular el contingut en lloc d'incrustar-lo.

2. Crear un Mòdul

Per crear un mòdul, necessites desar els elements o pisos seleccionats del teu projecte com un fitxer .mod. Aquest format de fitxer conté només dades del model i del pla de planta, cosa que el fa més petit i manejable.

Passos per Crear un Mòdul:

1. Seleccionar Elements: Al pla de planta, selecciona els elements o pisos que vulguis incloure al mòdul.

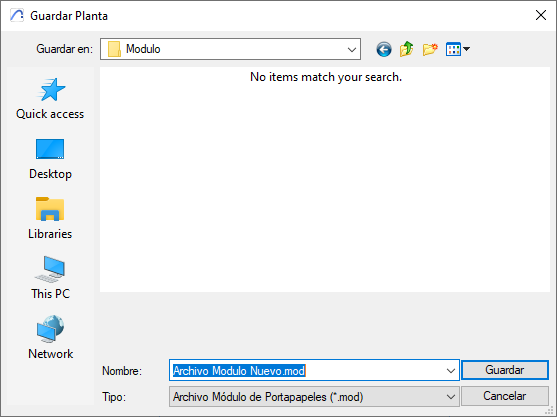

2. Desar com a Mòdul:

   • Ves a Archivo > Guardar Como...

   • Tria el format de fitxer .mod.

   • Configura les opcions per incloure els pisos i elements al mòdul.




3. Col·locar un Mòdul

Un cop hagis creat un mòdul, el pots col·locar al teu projecte seguint aquests passos:

1. Colocar Vínculo:

   • Ves a Archivo > Contenido Externo > Colocar Vínculo...

   • Selecciona el fitxer de mòdul.

2. Triar Pisos: Decideix si col·locar tots els pisos del mòdul o només un.

3. Ajustar la Col·locació: Posiciona el mòdul dins del teu projecte segons calgui.

4. Ajustos del Mòdul

Els ajustos del mòdul et permeten controlar diversos aspectes del mòdul col·locat, incloent-hi la visibilitat, l'orientació i la coincidència de pisos. Pots ajustar l'elevació perquè coincideixi amb l'estructura de pisos del projecte amfitrió i configurar opcions de disseny.

Ajustos Clau:

• Visibilitat: Controla quins elements del mòdul són visibles al teu projecte.

• Orientació: Ajusta l'orientació del mòdul perquè s'adapti al teu disseny.

• Coincidència de Pisos: Assegura't que els pisos del mòdul s'alineïn amb l'estructura de pisos del projecte amfitrió.

5. Millors Pràctiques per a la Creació de Mòduls

• Convencions de Noms Consistents: Utilitza convencions de noms clares i consistents per als teus fitxers de mòdul per identificar-los i gestionar-los fàcilment. Per exemple, inclou el nom del projecte, el tipus de mòdul i el número de versió al nom del fitxer.

• Gestió de Capes: Organitza els elements dins del mòdul utilitzant capes. Això ajuda a controlar la visibilitat i gestionar les actualitzacions de manera eficient.

6. Problemes Comuns i Solucions

• Ajustos d'Elevació: Si un mòdul no s'adapta als canvis d'elevació quan es mou, assegura't que els elements del mòdul estiguin vinculats correctament als nivells de pisos del projecte amfitrió. Ajusta l'alçada de les parets després de col·locar el mòdul si cal.

• Actualització de Mòduls: En actualitzar un mòdul, assegura't que totes les instàncies del mòdul al projecte es refresquin per reflectir els canvis. Utilitza el Gestor de Módulos Vinculados per gestionar i actualitzar els mòduls de manera efectiva.

7. Consells Avançats

• Mòduls Parcials: Per a projectes complexos, considera crear mòduls parcials que incloguin només elements específics (per exemple, pis, parets, equips) i col·loca'ls per separat. Aquest enfocament pot ajudar a gestionar les variacions en el disseny de manera més eficient.

• Control de Capes Mestres: Cada Mòdul Vinculat té una “Capa Mestra” que et permet apagar o amagar tot el mòdul. Això és particularment útil per gestionar projectes grans on necessites controlar la visibilitat de seccions senceres.

Seguint aquests passos i exemples, pots crear i gestionar mòduls de manera efectiva a l'Archicad, millorant el teu flux de treball i capacitats de col·laboració. Si tens alguna pregunta específica o necessites més detalls, no dubtis a preguntar-nos!
