Com canviar el pendent d’una canonada a Archicad?

En dibuixar canonades a Archicad, és possible que, en intentar definir un pendent (per exemple 1,5–2%), el camp corresponent aparegui en gris i no permeti introduir-hi cap valor.

Causa: El paràmetre de pendent està bloquejat mitjançant la icona de cadenat, per la qual cosa no es pot modificar durant el traçat.

Com definir el pendent en dibuixar la canonada

1. Activeu l’eina Tubería.
2. Comenceu a dibuixar la canonada al model.
3. Premeu la tecla TAB per activar l’Informador (Tracker).
4. A l’Informador (Tracker), localitzeu el camp Pendiente.

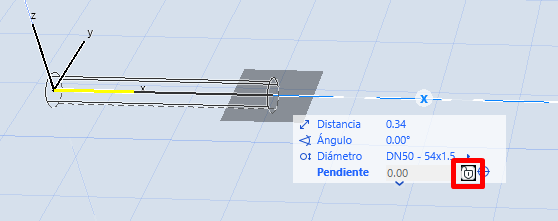

5. Si el valor apareix en gris, feu clic a la icona de cadenat situada al costat del camp.


6. Un cop desbloquejat, introduïu el pendent desitjat (per exemple 1,5–2%).
7. Continueu el traçat de la canonada: l’element es crearà amb el pendent definit.

Resultat

Després de desbloquejar el paràmetre a l’Informador (Tracker), podreu definir el pendent directament durant el traçat de la canonada, cosa que permet crear col·lectors amb la inclinació necessària des de l’inici.
