Buits d'arquitectura vs buits d'enginyeria a ARCHICAD 23

Nova eina Abertura per als buits estructurals a ARCHICAD 23

A ARCHICAD 23 podem fer servir una nova eina per col·locar obertures en elements de càrrega. Aquesta eina permet als arquitectes i enginyers intercanviar fàcilment dades sobre obertures en elements estructurals com bigues o murs de càrrega, tot i que per raons lògiques no és aplicable als pilars. Ara, quan els arquitectes hagin de preveure els espais de pas d'instal·lacions, podran marcar-los al seu model amb aquesta nova eina. Aquests buits estructurals es podran utilitzar després com a referència en els models estructural i d'instal·lacions.

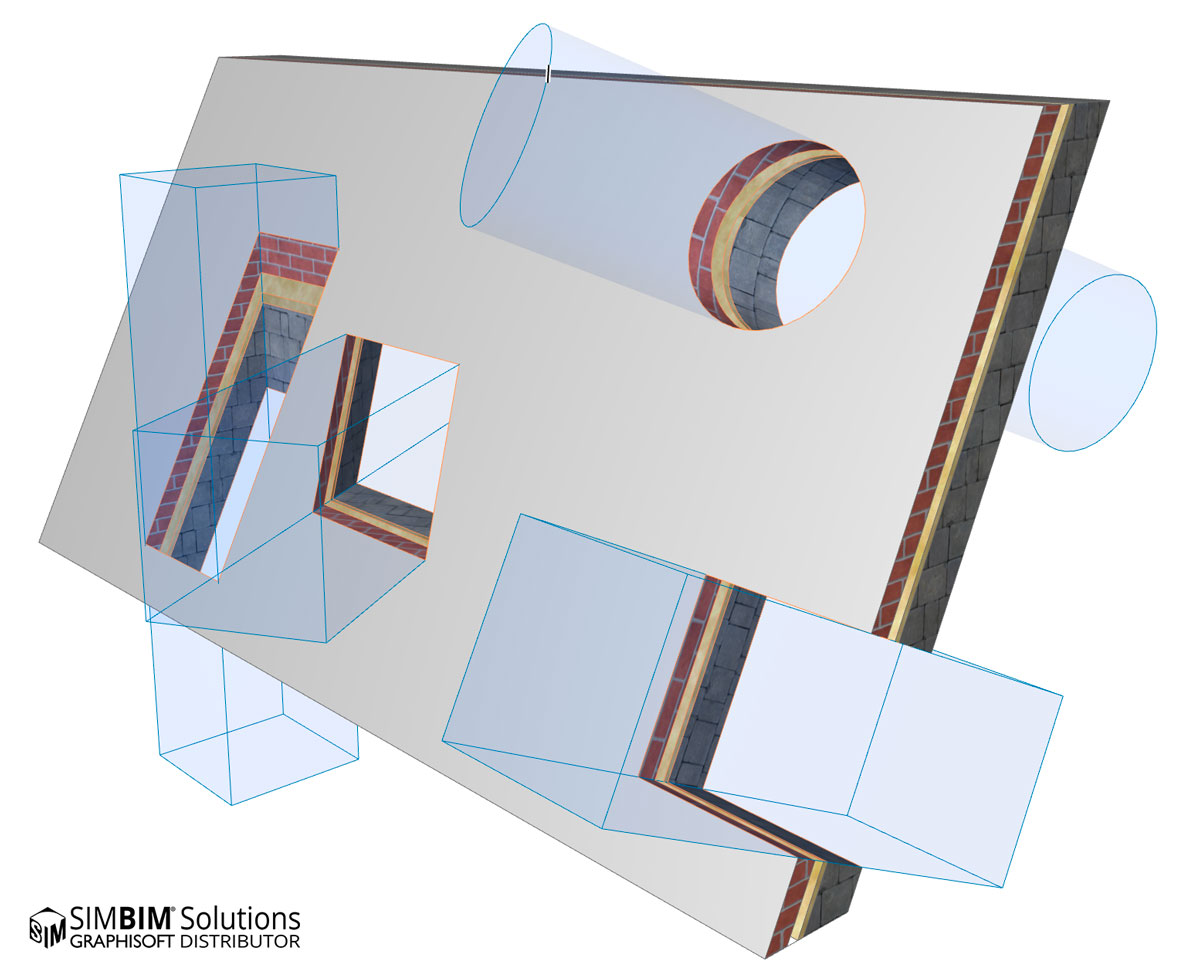

Aquesta nova eina Abertura és diferent de les obertures vinculades a les portes o finestres, que estan associades únicament als murs. Amb la nova eina Abertura és possible generar buits que “travessin” múltiples elements, i no necessàriament del mateix tipus, com murs, forjats, bigues i terrenys. Aquests buits constitueixen elements BIM independents amb la seva pròpia classificació i propietats, que es poden etiquetar i llistar a ARCHICAD o en altres aplicacions openBIM a través d'IFC.

Buits d'arquitectura vs buits d'enginyeria

Per aclarir els casos d'ús d'aquesta nova i increïble eina, m'agradaria explicar (per als qui no ho sàpiguen) les diferències entre els buits d'arquitectura i els d'enginyeria. Tots sabem que un model BIM típic té dos tipus d'obertures o buits:

1. Buits d'arquitectura: les portes i finestres són les obertures d'arquitectura més conegudes, incloent-hi també els buits de pas. Aquest tipus de buits es fan als murs; per això, a ARCHICAD cal associar-los a aquests elements.
2. Buits d'enginyeria: al contrari que els buits d'arquitectura, els buits d'enginyeria estan enfocats al pas de conductes, canonades i fins i tot comunicacions verticals com escales i ascensors. En general, aquests buits els dissenyen les enginyeries o l'equip d'arquitectura en diferents fases del disseny. En qualsevol cas, els dissenyi qui els dissenyi, han de ser validats per totes les disciplines. Per a això ens serveix la nova eina Abertura d'ARCHICAD 23!

Un procés de treball senzill amb IFC per gestionar les obertures d'enginyeria (openBIM)

És molt probable que qui defineixi el pas de les instal·lacions sigui l'equip d'enginyeria, amb un volum o element indeterminat (Proxy) al model. Per comunicar aquests buits a les altres enginyeries i a l'equip d'arquitectura, poden exportar la informació en IFC i assignar-li un atribut específic anomenat “Provision for Voids”, en castellà previsión para huecos. Aquest atribut permetrà que, quan l'equip d'arquitectura importi l'IFC a ARCHICAD, pugui filtrar aquests elements (ja que potser el fitxer IFC conté més elements) gràcies a aquest atribut i, amb la nova opció “Crear huecos a partir de Elementos Constructivos”, generar de manera automàtica cadascun d'aquests buits, amb la seva representació corresponent en 2D!

He gravat un petit vídeo per mostrar-vos de manera ràpida les dues maneres de generar buits amb la nova eina:
